全自動濾水器技術詳細說明
一、概述：
〖連圣華康牌〗濾水器‖全自動濾水器主要用于水力發電站供水系統自動化過濾，是水力發電站集中供水系統的裝置。被廣泛借用在以下工礦企業中：火力發電廠|水電站|熱電供熱公司|鋼鐵企業|礦山選礦|印染造紙|紡織等循環冷卻水系統，還用于工藝用水，熱網過濾系統及其它供用水管道上。
二、全自動濾水器技術性能：
被處理水從進口進入全自動濾水器筒體內，筒體內產生壓力差，隨著過濾的繼續進行，雜質在濾網上的附著，隨著時間的推移，壓力差會(huì )逐漸升高，當壓力差達到預設值時，全自動濾水器進行自動旋轉清洗排污狀態。不同的濾網適用于不同的過濾精度(連圣華康牌濾水器采用不銹鋼板開孔制作過濾網，具有強度高，使用周期長，安全系數高等優點)�？刂葡到y可根據用戶要求進行修改設計，PLC實現自動化控制，并可與需方LCU機房、DCS系統聯網運行，同時還可以現場手動操作和定時控制使用。
三、全自動濾水器結構特性：

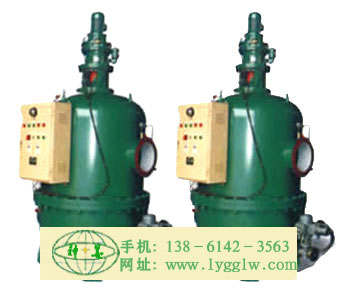

LSHK型全自動濾水器由電動執行機構及自動控制裝置組成，電動執行機構由電動減速裝置、濾水器本體、電動排污閥、放水閥、放氣閥等組成。PLC自動控制裝置安裝在濾水器本體上，自動控制裝置由PLC、模塊、電器控制箱組成。
LSHK型全自動濾水器具備自動過濾、自動旋轉、自動排污，實現無人值守。
四、全自動濾水器工作原理：
LSHK型全自動濾水器在正常過濾狀態時，電動減速機處于停止狀態，排污閥處于關閉狀態。當達到清污狀態時排污閥自動打開，電動減速機啟動按設定轉速帶動濾網芯，此時雜質將會(huì )與一定量的水經排污口排出管路系統。
五、全自動濾水器型號規格:
進出水管徑：LSHK-50/1.6-3(DN50)∽LSHK-50/1.6-5(DN600)
過濾精度：H級Ø1-Ø7mm，K級Ø0.1-Ø0.9mm
壓力等級：0.6MPa/0.6MPa/1.0MPa/1.6MPa
設計流量：21t/h至2600t/h
過濾面積：15700mm^2---758000mm^2
連云港市宏慶電力輔機有限公司專業從事電廠、水電站、熱電公司、鋼鐵治金、石化、造紙、印染、礦山、機械加工等工礦企業。輔機設備產品的設計、制造及改造。公司注冊商標：連圣華康。輔機產品有：膠球、二次濾網、膠球清洗、膠球清洗裝置、中央空調膠球清洗裝置、除氧器、旋膜式除氧器、新型旋膜式除氧器、板框式濾油機、真空濾油機、復式真空濾油機、新型射水抽汽器、激光打孔濾水器、濾水器、自動濾水器、工業濾水器、消聲器、風機消聲器、柴油發電機消聲器、真空泵消聲器、消音隔音裝置、汽液兩相流疏水器、疏水器、磷酸鹽加藥裝置、減溫減壓器、化學補水裝置、波紋管及各種規格型號的節能降耗輔機產品。產品質量可靠，均按國家水電部的技術指標進行設計、生產。還根據客戶的具體需求，提供設計生產和特殊性要求的產品以及技術方面的援助。以上產品眾多都是我公司產品，我公司的產品在全國各地都有廠家使用，歡迎來電咨詢，我公司還將及時提供詳細資料和技術。
〖連圣華康牌〗更多水過濾器，工業用水過濾設備：
手動自吸反沖洗濾水器結構‖運行說明:
〖連圣華康牌〗自吸反沖洗濾水器系列：LSHK型手動濾水器結構主要由：①轉動軸②定位桿③殼體④網芯⑤進水口⑥出水口⑦手動排污閥⑧放水閥⑨放氣閥等組成【采購請見手動濾水器結構示意圖】
〖連圣華康牌〗手動濾水器與供水管道系統連接后，被處理水從進水口進入濾水器內，過濾后的水從出水口流出，當水中雜質經過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進水口和出水口有一定壓差，這時打開⑦手動排污閥，手動旋轉濾水器的旋轉機構(轉動網芯)，進行輪次自吸反沖洗。
LSHK型手動旋轉反沖洗式工業濾水器規格型號及說明>>> 參閱手動自吸反沖洗濾水器使用說明書
激光打孔濾水器使用說明:
發電機定冷水過濾器根據國家電力公司《防止電力生產重大事故的二十五項重點要求》第11.3.1.2條發電機定子內冷水系統濾網需要將鋼絲、銅絲濾網等更換為激光打孔的不銹鋼板新型水過濾器濾網，防止濾網破碎進入發電機線圈的規定而開發生產，其產品特點是采用了高強度激光打出的微孔不銹鋼網板，可阻擋雜質及顆粒進入發電機線棒，防止雜質堆積造成線圈阻塞的事故發生。
|
