新型凝汽器膠球清洗裝置成功案例
連云港市宏慶電力輔機有限公司受樺川協聯生物質能熱電有限公司委托；
凝汽器膠球清洗裝置技術升級改造方案如下
樺川協聯生物質能熱電工程
膠球清洗及二次濾網
技術規范書
山東省能源建筑設計院
二O一一年五月
目 錄
1 總則
2 設計條件
3 使用條件
4 技術要求
5 標準和規范
6 其它
7 設備規范
8 供貨范圍
9 技術文件
1 總則
1.1 本規范書用于樺川協聯生物質能熱電工程2×12MW機組配套的凝汽器膠球清洗設備，它包括該設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。
1.2 本規范書所提及的是最低限度的技術要求，并未對一切技術細節作出詳細規定，也未充分引述有關標準及規范的條文。但供方應保證提供符合本規范書和工業標準的功能齊全的優質產品。
1.3 如因凝汽器膠球清洗裝置本體及其輔助設備、附件等的設計選型、制造質量問題造成裝置無法正常運行，供方必須為此負全部(直接、間接)責任。
1.4 供方應對所投標范圍內的膠球清洗裝置本體及輔助設備、其它附件負有全責，即包括其分包（或外購）的產品。
1.5 供方如對本規范書有異議，應以書面形式明確提出，在征得需方同意后，可對有關條文進行修改。如需方不同意修改，仍以需方意見為準。
1.6 在簽定合同之后，需方保留對本規范書提出補充要求和修改的權力，供方應允諾予以配合。如提出修改，具體項目和條件由供、需雙方商定。
1.7 本規范書所使用的標準如與供方所執行的標準發生矛盾時，按較高標準執行。
1.8 本規范書作為定貨合同的附件，與合同正文具有同等效力。
2 設計條件
2.1 設備名稱：凝汽器膠球清洗裝置
2.2 型式及用途：凝汽器膠球清洗裝置由二次濾網、收球網、裝球室、膠球泵、分匯器等設備組成。凝汽器海綿膠球清洗是借助水流的作用將大于換熱管內徑的海綿膠球擠過凝汽器冷卻管，對冷卻管進行擦洗，在機組不減負荷情況下循環清洗凝汽器換熱管，防止凝汽器傳熱效果惡化，提高汽機熱效率，降低發電煤耗。同時亦可減緩冷卻管內側腐蝕，滿足機組安全經濟運行要求。
2.3 設備運行條件
2.3.1安裝位置：汽機房廠房?jì)取?.00m。
2.3.2 數量：DN600 1套
本工程1臺機組設1套膠球清洗裝置，共需2套膠球清洗裝置。
2.3.3 氣象條件
工程位于 ，當地主要氣候特征如下：
大氣溫度 極端最高溫度39℃
極端最低溫度 －29.4℃
極端最高月平均溫度 33.4℃
極端最低月平均溫度 －23.3℃
大氣壓力 101.4KPa
海拔高度 ～420m
地震烈度（基本烈度） 6度
3 使用條件
3.1 凝汽器技術參數
型 號 N-1200-6
冷卻面積 1200m2
冷卻管材料 304
冷卻管規格 φ20×0.7
3.2 凝汽器冷卻水進、出口管徑(雙進、雙出)：DN600
3.3 凝汽器設計總冷卻水量: 3300t/h
3.4 冷卻水溫度: 33℃-43℃
3.5 循環水壓(表壓)進水： 0.20MPa(表壓)
4 技術要求
4.1 設備性能要求
4.1.1 機組在正常運行條件下，正常投運膠球清洗裝置應能保持凝汽器冷卻管潔凈，對機組投運初期，冷卻管的清潔系數達到0.90以上，對水側結硬垢的冷卻管也能減緩結垢速度。
4.1.2 供方提供的設備應具有足夠的強度和剛度，各轉動和傳動部件保證靈活不卡澀、不變形。
4.1.3 在設計的循環水量下，膠球清洗裝置的收球率應達到98%以上。
4.1.4 收球網為立式，兩端帶法蘭,安裝在循環水出水垂直管道上,應使收球網處于收球位置時水阻小于300mmH2O柱。收球網活動柵格，其材料為1Cr18Ni9Ti，動作靈活可靠，不漏水，供方應確保收球網的選型設計及加工制造質量可滿足所有運行工況的要求，保證收球率符合要求。收球網應有就地開度指示，并保證開度指示與實際位置的正確性。

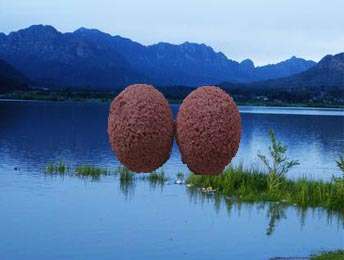

4.1.5 供方提供的膠球應保證膠球的圓度，發泡的均勻性，表面沒有粘性。膠球應耐磨、質地松軟和有彈性，膠球的氣孔應盡量均勻、孔間連通，吸水性強，濕態膠球的比重應與水相近，干態膠球球徑應一致，在水溫5～70℃運行時，球徑漲大應小于2mm，以后保持穩定。使用期內不老化，運行中膠球球徑應比凝汽器管子內徑大1～2mm。
4.1.6 投運膠球數取單側凝汽器單流程管子數的8%～14%。
4.1.7 供方提供的膠球泵必須為膠球清洗裝置專用泵，要求該泵在所有運行工況下均能安全可靠地工作并滿足所有技術性能要求。膠球泵的內部應圓滑，對膠球起到無損作用，保證膠球的使用壽命300小時。膠球泵應有足夠的揚程和流量，泵進口連接管應嚴密，以保持膠球系統正常運行。膠球清洗系統所配套的電動機，應為防浸水結構。
4.1.8 裝球室容積應大于系統投球所占空間的3倍，裝球室應設有可供排汽和排水的管道。
4.1.9 膠球清洗系統 中閥門開啟關閉應靈活、方便、閥門不卡球。
4.1.10 收球網、裝球室、雜物收集器制造完畢后應進行1.5倍設計壓力的水壓試驗，水壓保持10分鐘不泄漏。
4.1.11 設備運行時距設備外殼1米處測得的噪音應小于85dB(A)。
4.1.14 除易損件外,膠球清洗系統裝置的整體壽命不低于30年。
4.1.15 所有系統閥門要求采用不銹鋼球閥或旋塞閥，閥門應有位置指示器和限位裝置。
4.2 設備制造要求
4.2.1 設備制造加工和安裝應符合圖紙及技術條件要求。
4.2.3 設備運輸和貯存措施
設備在裝運前必須完全干燥，所有的開孔及法蘭接口等都必須加以保護、以免損害、腐蝕或進入雜質。
4.3 電氣要求
4.3.1電動機由投標方負責配套和供應；有關電動機設計參數和具體要求由投標方與電動機廠商定，并標明電動機廠家。
4.3.2廠家配套提供控制箱，設備的控制、連鎖、保護等要求均由供方實現。需方僅提供380/220V交流電源，在投標書中應標明每套膠球清洗裝置及二次濾網所需電源總容量。
4.3.3配套電機的防護等級不低于IP55，絕緣等級為F級。
5 標準和規范
5.1 設計、制造、檢驗標準
符合DL/T581-95中華人民共和國電力行業標準《凝汽器膠球清洗裝置和循環水二次過濾裝置》。
6 其它
6.1 清潔與油漆
膠球清洗裝置所有零部件的內外表面在出廠前應保證清潔沒有切屑、銼屑、焊條頭、抹布、污油或其它無用物存在。所有的需涂漆的零部件外表面應按國標的有關規定涂漆。
6.2 設備的標記
設備應在明顯的位置上釘上產品的銘牌標牌，應符合國標的有關規定。
6.3 裝箱和運輸
為了保證設備安全無損地運到施工現場，在裝運時，設備的內外應保持清潔，油漆防腐劑是必要的。附件裝箱應有標記以說明用途。
賣方負責設備的運輸，并在買方指定的地點交貨，運輸費包含在設備總價中。
6.4 設備驗收
6.4.1 設備到達現場后，供需雙方按商定的檢驗方法，對照裝箱單逐件清點，進行檢查和驗收。
6.4.2 供方的聯營體或分包生產的設備（部件）應將生產廠家寫明，供方應對其質量及進度負總責。設備到達現場后，由供需雙方進行檢查和驗收。
6.5 貯存
所有設備不應露天存放，并應采取防潮、防銹蝕等措施，保證12個月內不發生銹蝕和損壞。如果超過12個月時，一般應進行檢查，并重新作防銹處理。供方應提供儲存說明書。
6.6 在設備安裝時，供方應派技術人員到現場指導安裝，并無償解決安裝過程中出現的由于設計和制造原因所造成的一切缺陷。
6.7 設備安裝完畢后，由供方派技術人員指導調試及試運行并做控制試驗，使之達到設備的性能要求，若達不到設備性能要求，由供方負責無償解決，使之達到性能要求并免費培訓設備操作人員。
7 設備規范
7.1 數量： 2套；
（一）制造、試驗和驗收采用標準：
1.JB/T9633-1999《凝汽器膠球清洗裝置》
2.GB/T3274-2007《碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶》
3.GB/T8163-2008《結構用無縫鋼管》
4.GB/T4237-1992《不銹鋼熱軋用鋼板》
5.GB/T5117-1995《碳鋼焊條》
6.GB/T983-1995《不銹鋼焊條》
7.JB/T81-94《鋼制平焊管法蘭》
（二）技術參數及性能特點

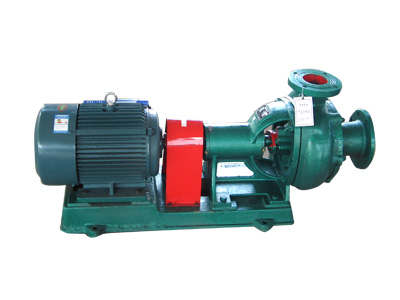

1. 125SS-15型 膠球泵
（1）型 號： 125SS-15
（2）設備流量： Q=90m3 /h
（3）揚程： H=15米
（4）轉速： n=1460轉/分
（5）允許吸上真空高度： H=7.2米
配：電機Y160M-4 N=11KW

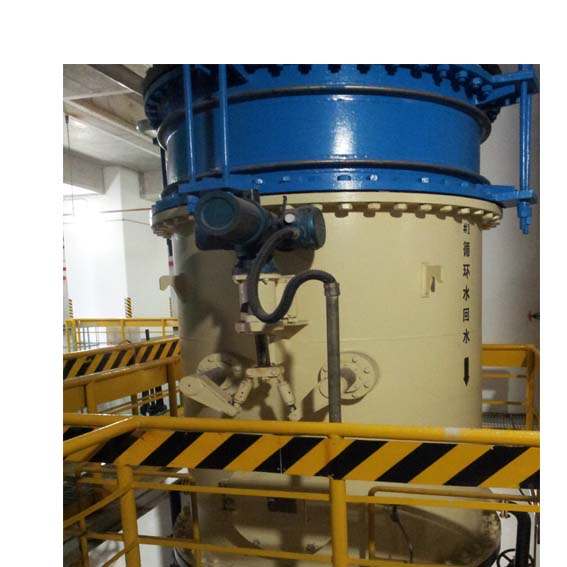

2. 收球網DN600
�。�1）主體規格： φ630
�。�2）主體材質： Q235-B
�。�3）錐形內濾芯網材質：S30408
結構特點：此收球網因內部采用錐形濾芯網結構，在設備運行中，其收球率達到98%，從而避免了其它結構的收球網在運行中出現的漏球跑球現象。
�。�1）主體規格： φ920×6
（2）主體材質： Q235-B
�。�3）內濾芯網材質： S30408
�。�4）接口方向： 下進上出
注：二次濾網長度應滿足設計院要求。

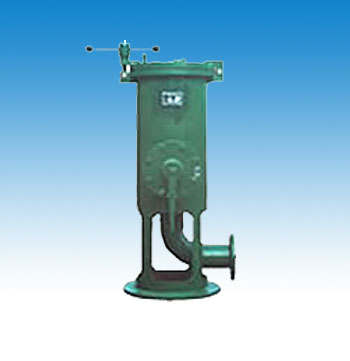

4. 裝球室DN300
（1）主體規格： φ325
（2）主體材質： Q235-B
（3）錐形多孔內濾芯及收球閥材質為：S30408
（4）內濾芯壁厚： δ=3mm
5. 分配器DN100
（1）主體規格： φ159×4.5
（2）主體材質： ＃20無縫鋼管
8 供貨范圍
8.1供方每臺機組提供膠球清洗裝置一套(共二套)，每套應包括膠球泵(帶電機及共用底座、出口變徑管)、設備安裝用地腳螺栓、裝球室、收球網、電動執行機構、不銹鋼閥門、配套反法蘭及緊固件等，膠球數量每臺機組按每臺設備裝球量的10倍供貨。
8.2供方提供膠球清洗裝置測量壓力表計，每臺機組一套。
8.3每臺機組提供兩臺二次濾網(共四臺)，每臺應包括濾網本體、傳動裝置、不銹鋼閥門、配套反法蘭及緊固件等。
8.4提供二次濾網電控箱，每臺機組一套。
8.5供方提供備品備件、專用工具及易損件清單。
備品備件：
序號 名稱 規格和型號 單位 數量 產地 生產廠家 備注
膠球泵口環 套 2
膠球泵機械密封 套 2
膠球泵軸承 套 2
軸 承 套 2
專用工具：
序號 名稱 規格和型號 單位 數量 產地 生產廠家 備注
1 葉輪拆卸工具 套 1
8.6供貨范圍清單（下表所列為一臺機組的需用量，共兩臺機）
序號 名 稱 型 號 單位 數量 生產廠家 備 注
收球網 HQWD-600 臺 2 殼體碳鋼；網面321，軸2Cr13，軸套為銅套
收球網電裝 120 臺 2 特質
裝球室 325 臺 1 殼體碳鋼，內部2Cr13
裝球室電裝 10型 臺 1
膠球泵 125-22 臺 1
電動球閥（含執行器） DN100 臺 1 不銹鋼
手動球閥 DN100 臺 2 不銹鋼
手動球閥 DN80 臺 2 不銹鋼
二次濾網 DZW-600 臺 2 殼體碳鋼；濾網2Cr13
濾網執行器 120 臺 2
分配器 DN100 臺 1
排污閥 150 臺 2
壓力表 1.5級 只 2

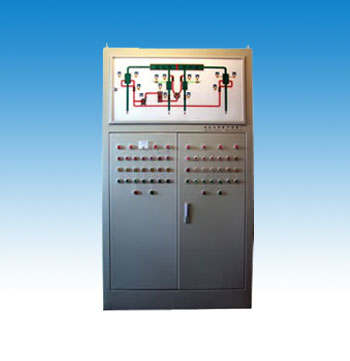

電控箱 DK-II 臺 1
膠 球 干態 裝球量的10倍
反法蘭、連接墊片、緊固件 套 1
9 技術文件
供方在投標時應提供適用于本工程實際情況的，為本工程專用的技術資料6套，并同時提供電子版，所有資料上應標明“樺川協聯生物質能熱電工程專用”字樣。
供貨時隨機提供資料3套。
9.1 規范性能表
9.2 產品安裝及使用維護說明書、電氣資料。
9.3 產品各部件的外形安裝圖、系統圖。
9.4 供方應在技術協議簽定時提供滿足設計公司有關專業施工圖設計要求的第一版文件2份，供方在收到設計院反饋意見后一周內應提供以上文件的最終設計文件2份。同時提供給設計單位電子版文件一份。

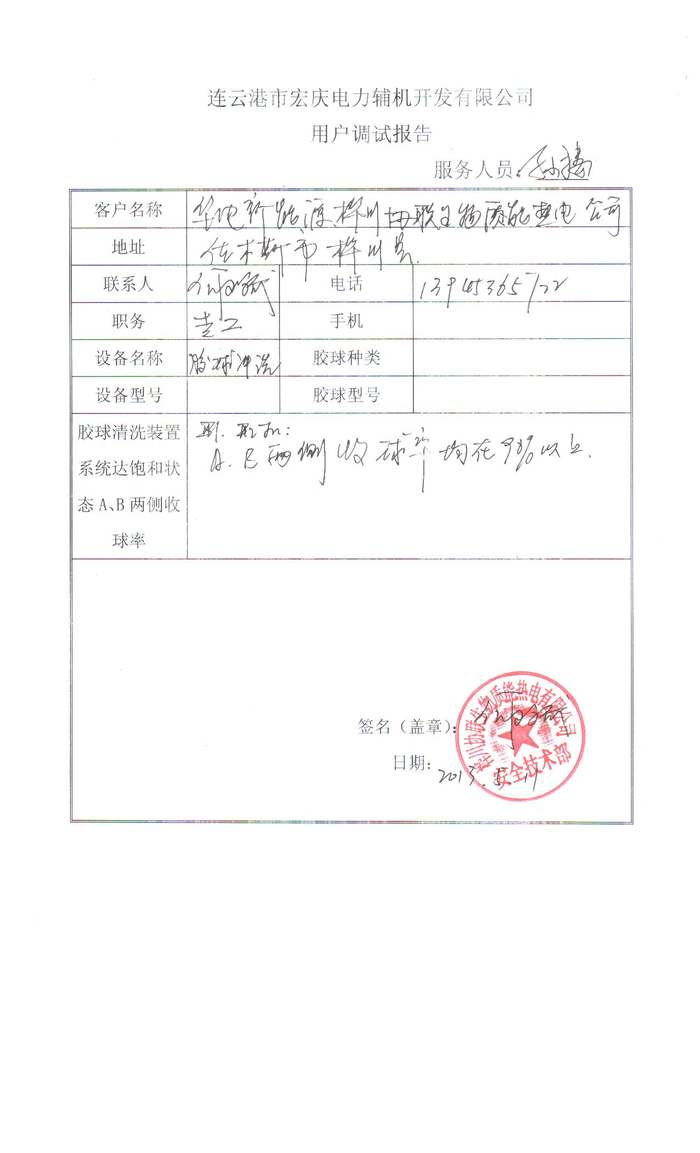

凝汽器膠球清洗裝置驗收報告
|
