強排污旋轉反沖洗二次濾網使用

　　　　

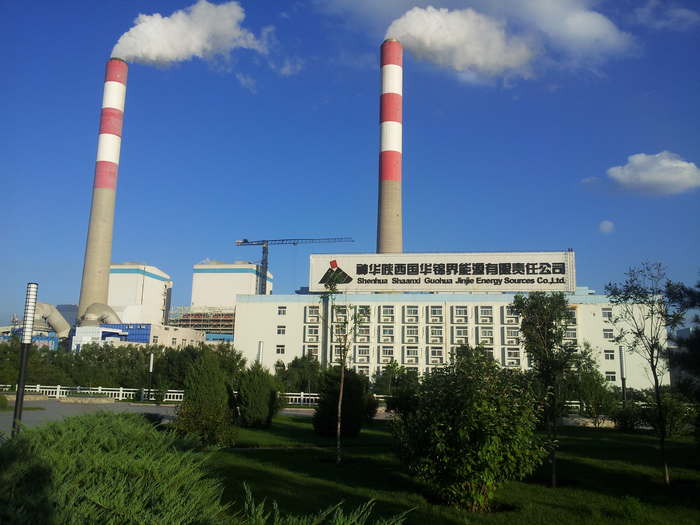

陜西國華錦界能源有限責任公司循環水管道增加自動強排污旋轉反沖洗二次濾網的技術方案

現在設備現狀：

    貴公司1、2、3、4井機組循環水糸統管道上未設計二次濾網，因為冷卻水中含有泥沙及其它雜物，使用時間太久，給冷卻水系統清潔帶來很大不便。
一、二次濾網可行分析
　　　　強排污旋轉反沖洗二次濾網是凈化水中污物、保持凝汽器水室經常處于清潔狀態，保證膠球清洗正常投運，是提高膠球回收率不可缺少的設備。我國水環境污染較為嚴重，江河、湖泊等水質污染尤為突出。目前我國循環水系統大多為開式循環，很多設計院在設計時根本就沒有考慮到這一問題，即使設計加裝二次濾網，普遍使用的固定式二次濾網，已經顯示出它的不足之處。我公司是生產環保節能型電力輔機設備定點單位，我公司近幾年來不斷征求廣大用戶意見，對二次濾網進行反復試制，不斷進行改進，成功研制新產品強排污旋轉反沖洗二次濾網,強排污旋轉反沖洗二次濾網主要針對國內塑料簿膜污染嚴重，強排污旋轉反沖洗二次濾網排污系統中增加強排污反沖洗裝置，克服了塑料簿膜清洗難的問題，使二次濾網結構性能更加完善，并廣泛應用于6MW至1000MW火力發電機組冷卻水循環系統中，受到新老客戶的好評。
二、強排污旋轉反沖洗二次濾網結構和工作原理：
1、自動強排污旋轉反沖洗二次濾網結構：
　　　主要由：①殼體、②電動旋轉機構、③旋轉不銹鋼網芯，④差壓變送器，⑤電動排污閥、⑥壓力表、⑦PLC控制柜(留有DCS接口)等組合件組成。PLC控制強排污旋轉反沖洗二次濾網自動排污系統，控制系統分三種控制:可以實現現場手動操作、時間定時排污控制、差壓自動化控制。例如：自動強排污旋反沖洗二次濾網排污時間控制的設置，主要考慮冷卻塔填料老化脫落，或洪峰季節水源污染嚴重，水中含塑料薄膜及各種雜草等附作物多，主要考慮強排污旋轉反沖洗二次濾網安全運行的可靠性，設計時增加了時間排污定時控制系統。我國現在水源污染嚴重，水中含塑料薄膜及各種雜草等附作物多，粘附力較強，我公司專門研發加裝自動強排污反沖洗排污裝置，解決了這一難題。自動強排污反沖洗二次濾網實現自動情況下，在二次濾網進水口上裝有差壓變送器，當水壓超過設計質時，差壓變送器將信號送給PLC模塊，PLC指令啟動旋轉網芯的電動執行機構，同時打開電動排污閥排污。當差壓值恢復至設計值時，PLC指令停止旋轉網網芯電動執行機構，隨后關閉電動排污閥，為單元化排污。為了對二次濾網實現安全保護，增設時間排污自動控制系統 ，設置排污時間為0∽99小時排污一次，當進入設計時間99小時點時，PLC指令啟動旋轉網芯電動執行機構，同時打開電動排污閥門排污，設計自動排污時間為3∽5分鐘，當時間完成定時控制排污時 ，PLC指令停止旋轉網芯電動執行機構，同時指令關閉電動排污閥，時間排污可按此排污程序依次運行。
五、規格型號（參見附表）
規格型號 通徑DN 殼體直徑 二次濾網高度H 排污管徑 附注說明
XEW—500 500mm 812mm 1400mm ф108×4 ①網孔直徑2-20mm，水阻≤350mmH2O柱。
② 安裝位置根據用戶要求。
③ 結構外型尺寸保證通流量前提下，按用戶要求設計。
④ 網芯轉動速度按用戶要求設計。一般控制在8轉/分鐘以下。
XEW—600 600mm 912mm 1450mm
XEW—700 700mm 1012mm 1550mm ф125×6
XEW—800 800mm 1112mm 1600mm
XEW—900 900mm 1212mm 1750mm
XEW—1000 1000mm 1312mm 1800mm ф219×6
XEW—1200 1200mm 1516mm 1900mm
XEW—1400 1400mm 1716mm 2000mm
XEW—1600 1600mm 2020mm 2800mm ф273×8
XEW—1800 1800mm 2424mm 3400mm
XEW—2000 2000mm 2524mm 3700mm
XEW—2200 2200mm 2724mm 4300mm
六、二次濾網的安裝
1、安裝措施:
  （1） 我公司派技術人員到貴公司現場調研，貴公司循環水進岀水管相近排列，貴公司要求在加裝二次濾網的同時要考慮加旁路，但現場空間滿足條件，二次濾網加裝在進水管道彎頭順水平管道上，可利用長度符合條件，按二次濾網的通流面積比計算，現場空間條件加裝二次濾網和旁路條件符合。詳細加裝結構見附圖(1)。
2、安裝工期:
   待停機以后，進行設備安裝，切除確定位置的循環水管道，按宏慶公司的二次濾網尺寸進行現場管道修剪，將宏慶公司二次濾網進、出反向法蘭與循環水進、出水管道對接焊好，把二次濾網裝在其中間，上好墊片裝好緊固螺絲。再把電動排污閥與強排污反沖洗排污槽出口法蘭對接，將排污管道連接至地溝，另外按附圖(1)所示連接安裝旁路道及旁路閥門，一臺二次濾網改造時間大約在五個工作日。
（3）施工方法有兩種
　�、儆少F公司負責安裝，宏慶公司派技術人員現場指導安裝，食宿貴公司負責。
　�、诤陸c公司負責安裝，改造所用相關輔材及工具(氣割、電焊機)由貴公司負責， 安裝費用另行計算。
3、供貨范圍：相關明細見附表。

電動強排污反沖洗二次濾網明細表
序號     產品名稱             附注說明
1 電動旋轉濾網型號 XEW700-3/0.6
2 排污管口徑 DN150
4 進、出口通徑 DN700
5 濾網孔徑         3
6 濾網厚度         2
7 濾網材質         304
8 通流比                 1：2.7
9 減速機型號         BWY3322-187-0.55KW
10 減速機功率/電壓         0.55KW/380V
11 減速機電機絕緣等級 B級
12 減速機電機防護等級 IP44
15 反沖洗用水量         3%額定水量
16 電動排污閥型號         LQ30-1/200
17   差壓開�~         DPS100A
18 排空閥通徑及型號 D941X-10DN20
19 放盡閥通徑及型號 Q41F-16  DN50
20 防振壓力表數量         1只
21 濾網殼體材質         Q235-B
22 PLC電控箱         500×400×20
