一體化中央空調膠球清洗裝置的設計

一、一體化中央空調膠球清洗裝置的用途：


    一體化中央空調膠球清洗裝置是中央空調的蒸發器、冷凝器機組在運行中對冷卻管進行有效清洗的設備。該裝置使用性能的好壞，直接影響到蒸發器、冷凝器機組的清潔程度和傳熱效率。是提高中央空調經濟性，保障蒸發器、冷凝器機組安全運行不可缺少的設備

二、一體化中央空調膠球清洗裝置的優點：

    1、整體結構設計新穎合理；
    2、自動化性能好，自動操作方便；
    3、系統膠球回收率≥98%。
    4、精密過濾器過濾能力強。（結構型式有臥式、立式，操作型式分手動或電動）。
三、工作原理：
    選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點(約1-2mm)，且濕態比重和水相近。將膠球投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵,打開系統兩端球閥, 膠球就在此循環水進口壓力略高一些的水流帶動下, 進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進口壓力差的作用下,被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球隨循環水經出水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續自動清洗。

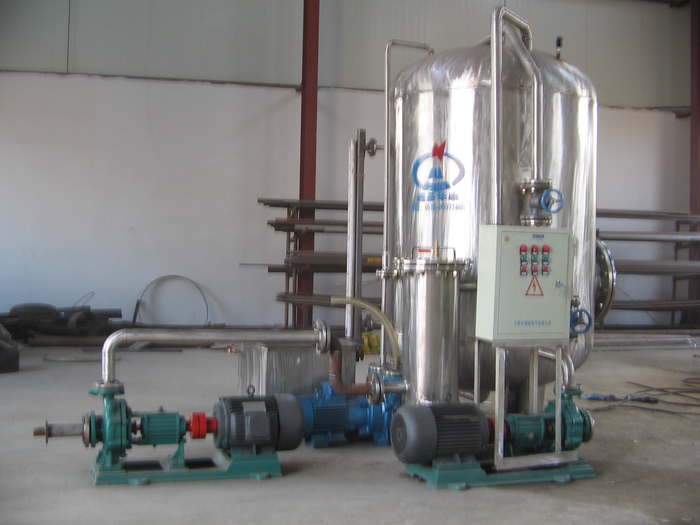

四、一體化中央空調膠球清洗裝置的組成部分：
    1、精密過濾器   2、收球器   3、蓄球器   4、膠球泵  5、投球閥門   6、PLC控制柜   7、收球閥。
