膠球/膠球清洗裝置成功案例
                                                 通知：
　　　莒南力源熱電有限公司決定于2014年3月12日上午9點在莒南力源熱電有限公司辦公樓三樓會(huì )議室舉行膠球清洗設備的公開招標活動，望各投標方根據以上要求制定投標文件，并攜帶相關企業資質信息材料準時參加招標活動。

膠球清洗裝置供貨及安裝技術要求
需方：莒南力源熱電有限公司    （以下簡稱甲方）
供方：連云港市宏慶電力輔機開發有限公司  （以下簡稱乙方）
設備技術規范
　　　1、本協議適用于莒南力源熱電有限公司C15-4.90/0.981及C25-4.90/0.98機組的凝汽器膠球清洗裝置。供貨范圍為兩臺機組所配套的兩套膠球清洗裝置，招標方面供貨應滿足本體及輔助設備的功能設計、結構、制造、性能、安裝和試驗等方面的技術要求。
　　　2、凝汽器膠球清洗裝置安裝在凝汽器循環水出水口垂直循環水管道上。
　　　3、乙方中標后應依據現場情況與甲方確定裝置系統安裝位置，并出系統布置安裝圖紙，經甲方確認后作為施工依據。
　　　4、凝結器技術參數：
　　�。�1）型式：N-2400-6   分列二道表面式
　　　  冷卻水量：6500t/h   冷卻水溫33℃
　　　　　冷卻水工作壓力：0.15-0.25Mpa    水質：淡水
　　　　　銅管規格：￠18×1×7850mm
　　　　　銅管內平均水流速  20m/s
　　�。�2）型號：N-1250    雙流程二道表面式
　　　冷卻水量：3200-4000t/h    冷卻水溫33℃
　　　工作水壓：0.15-0.25Mpa    銅管規格：￠22×1×4562mm
二、技術要求：
　　　乙方所提供的膠球清洗裝置必須是技術先進、經濟合理、成熟可靠的產品，能夠滿足機組各種運行方式的需要。
　　　1、在設計工況下，膠球清洗裝置的收球率測試方法為連續運行24小時，收球半小時，保證收球率≧98%。
　　　2、膠球投運時，收球網運行正常時水阻不大于300mmH2O。
　　　3、收球裝置設置人孔以便于檢修，收球網及殼體有足夠的剛度、不變形及各轉動部件保證靈活不卡。
　　　4、收球網用316L不銹鋼板，厚度6mm，網眼為長形。
　　　5、膠球泵型號
　　�。�1）型號：125ss-21    流量100t/h    揚程21m
　　　轉速1460r/min    吸上真空度6.8米   電動功率15KW
　　�。�2）泵與電機配供統一的共用底座，并配泵與電機之間的聯軸器及防護罩。
　　�。�3）裝球室型號：ZQS-300-1
　　　膠球加球室的進出口采用法蘭連接，并配有不銹鋼球閥（采用316L），并設有放水門及排空閥。
　　�。�4）二次濾網：外殼壁厚10mm，濾網為316L不銹鋼網材質，濾網厚度6mm。設置人孔以便于檢修，不能影響進水量。
三、現場安裝及試驗：
　　　1、現場安裝所有材料及管道、閥門均由乙方自行配帶。（管道用無縫鋼管，閥門均為電動不銹鋼球閥316L，廠家：揚州超能電動閥門有限公司。包括現場管道除銹刷漆等工作）
　　　2、設備安裝完畢后，經甲方驗收合格，再進行下一步的調試及試運行，并做收球率試驗。
四、性能保證：
   投標方按本招標書的要求，保證膠球清洗裝置的可靠性。
    （1）收球率：≧98%。
　　�。�2）收球網投運正常時阻力：不大于300mmH2O。
　　�。�3）設備能滿足機組年運行大于6000小時的要求。
　　�。�4）設備使用壽命保證10年。
　　　
　　　　　　　　　　　　　　　　　　　　　　　 二〇一四年三月一日

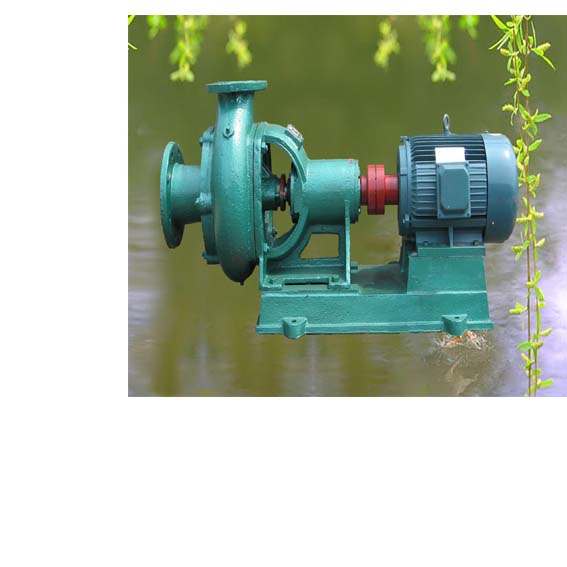

                                 新型膠球泵

                                                       收球網(專利)

                            電動二次濾網

                            電動裝球室

                            球閥

                             分匯器

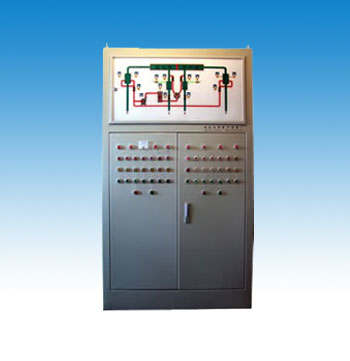

                             PLC控制箱

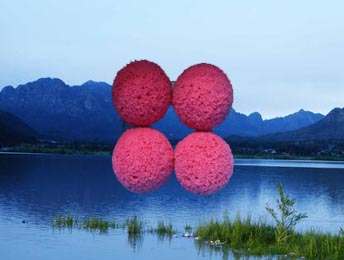

                            膠球樣品

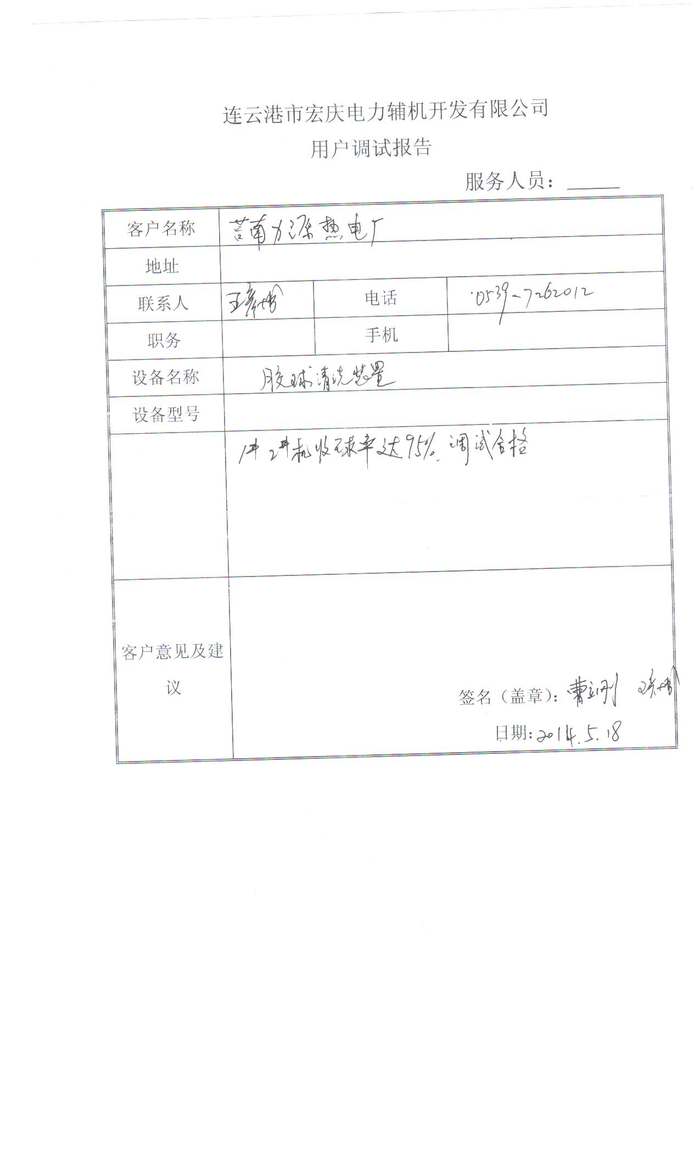

                       驗 收 報 告
